無負壓供水設備安裝連接示意圖
作者：變頻供水設備 時間：2022-06-08 16:15:48 來源：原創
無負壓供水設備是屬于可拆卸式的成套二次供水設備，安裝時除了需要根據總裝圖的方式組裝設備之外，還應該按照廠家提供的安裝示意圖安裝，以便于發揮設備較大效能。以下提供浩雄公司兩種結構的罐式無負壓供水設備安裝示意圖：

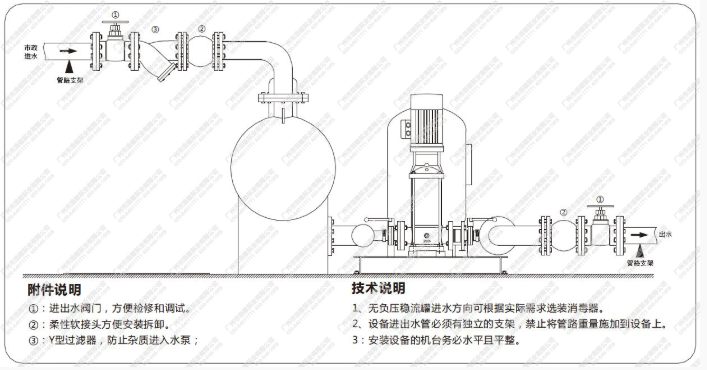

圖1、DWS罐式無負壓供水設備平行式結構產品的安裝示意圖

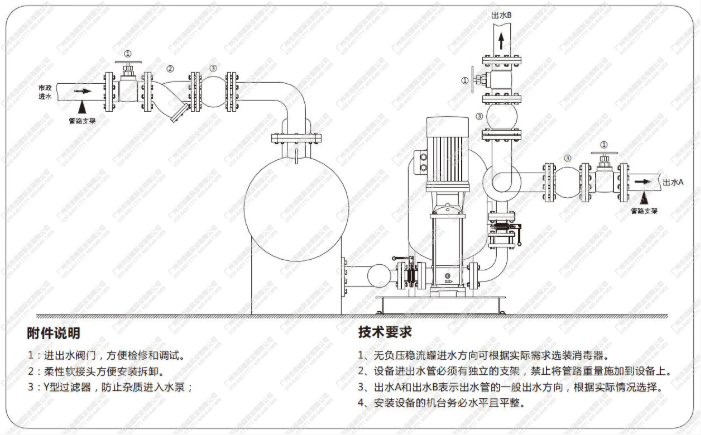

圖2、DWS罐式無負壓供水設備垂直式結構產品的安裝示意圖
安裝所需附件
①：進出水閥門，方便檢修和調試。
②：柔性軟接頭方便安裝拆卸。
③：Y型過濾器，防止雜質進入水泵;
安裝技術要求
1：進出水閥門，方便檢修和調試。
2：柔性軟接頭方便安裝拆卸。
3：Y型過濾器，防止雜質進入水泵;
1、無負壓穩流罐進水方向可根據實際需求選裝消毒器。
2、設備進出水管必須有獨立的支架，禁止將管路重量施加到設備上。
3：安裝設備的機臺務必水平且平整。
1、無負壓穩流罐進水方向可根據實際需求選裝消毒器。
2、設備進出水管必須有獨立的支架，禁止將管路重量施加到設備上。
3、出水A和出水B表示出水管的一般出水方向，根據實際情況選擇。
4、安裝設備的機臺務必水平且平整。
